本期我們來了解風機電容式接線是如何操作的。
現在我們來演示電容電機的接線方式
電容電機，顧名思義就是帶電容的電機，電容可以形成主負繞組的電壓相位差，以產生旋轉磁場，依比安派特的電容電機，啟動和運行用的是同一個電容。
以R2E 225系列其中一款電容電機為例
黃綠線接地線PE；藍線接火線L；黑線接零線N；黑線棕線之間接電容

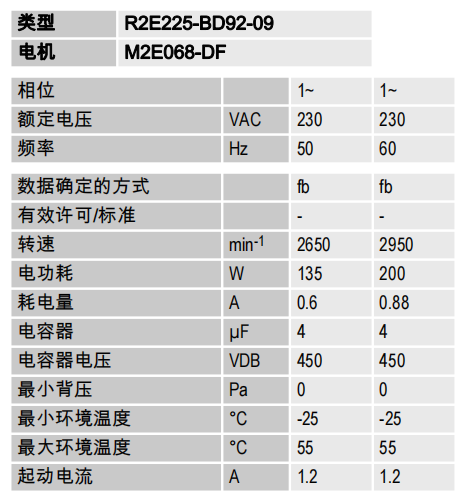

按規格書上規定的電源參數供電,電機就可以運轉了
電容電機可以通過串聯電容,實現調速功能,如果只接電容c,電機滿速運行,如果在火線l上串聯調速電容C1或C2,電機則會降速運行,需要注意的是,串聯調速電容有可能引起異常噪音及溫升過高的問題
另外,電容電機有一種衍生類型是抽頭電機,通過改變接線方式實現調速
以R2E140系列其中一款產品為例,可以實現4檔調速
藍線接零線n
棕線和黃線之間接電容
紅線接火線l高速檔
白線接火線l中速檔
黑線接火線l低速檔
灰線接火線l靜音檔
